产品详情
全铜比例式减压阀被广泛用于钢铁、石油、化工、环保、核电等行业，深受广大用户的信赖和好评！它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

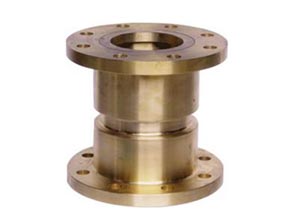

主要结构由阀体、压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。Y43X-10T、Y43X-16T 型全铜比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| Y43X-10T | 10 | 1.0 | ≤90 | 水、气 |
| Y43X-16T | 16 | 1.6 | ≤90 | 水、气 |
| 型号 | 阀体材料 |
|---|---|
| Y43X-10T | 全铜 |
| Y43X-16T | 全铜 |
| 比例 | DN | D | D1 | D2 | A1 | b | z×ød | D3 | A2 |
|---|---|---|---|---|---|---|---|---|---|
| 2:1 3:1 5:2 3:2 4:3 |
25 | 115 | 85 | 65 | 115 | 16 | 4×ø14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×ø18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×ø18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×ø18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×ø18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×ø18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×ø18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×ø18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×ø22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×ø22 | — | — | |
| 4:1 5:1 |
25 | 115 | 85 | 65 | — | 16 | 4×ø14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×ø18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×ø18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×ø18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×ø18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×ø18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×ø18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×ø18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×ø22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 28 | 8×ø22 | 365 | 358 |
| 比例 | DN | D | D1 | D2 | A1 | b | z×ød | D3 | A2 |
|---|---|---|---|---|---|---|---|---|---|
| 2:1 3:1 5:2 3:2 4:3 |
40 | 150 | 110 | 85 | 132 | 18 | 4×ø18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×ø18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×ø18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×ø18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×ø18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×ø18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×ø22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 30 | 12×ø22 | — | — | |
| 4:1 5:1 |
25 | 115 | 85 | 65 | — | 16 | 4×ø14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×ø18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×ø18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×ø18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×ø18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×ø18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×ø18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×ø18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×ø22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 30 | 12×ø22 | 365 | 358 |
