轴向型复式拉杆波纹补偿器TFL

轴向复式拉杆补偿器用途：
轴向复式补偿器结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
轴向复式拉杆补偿器型号：
莱特森生产DN32-DN3000，压力级别0.1Mpa-2.5Mpa
连接方式：
1、法兰连接 2、接管连接
产品轴向补偿量：
72mm-500mm

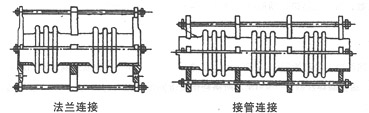

一、结构简图

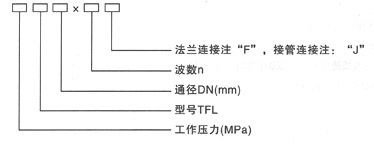

二、型号示例


举例：0.6TFL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。三、结构特点 复式拉杆膨胀节由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。长拉杆不是承力构件。
四、使用说明：
1、复式拉杆补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。五、安装使用注意事项  轴向复式补偿器（复式拉杆膨胀节）现场安装完后，须将耳后两侧的螺母退至限位螺母处。
六、对固定支座的作用力：
压力推动：Fp=100·P·A　　　　　　（N）
轴向弹力：Fx=f·Kx·X 　　　　　　（N）
式中：P：    高工作压力或   高试验压力 　　MPa；
A： 面积（查样本） 　　　　　　平方米；
Kx： 补偿器轴向刚度　　　　　　　　N/mm；
X： 补偿器使用的轴向补偿量　　　　　mm
f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。七、轴向拉杆补偿器（复式拉杆膨胀节）应用举例某碳钢管道，公称爱径DN=500mm，工作压力P=0.4MPa，介质   高温度Tmax=250℃，   低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。 1、选型，管段所需补偿量为： X=a·L·△T =0.0133×85(250-0) =283mm 式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6TFL500×12J)  2、支座压力：查样本0.6TFL500×12J波纹膨胀节 A=2445cm2Kx=141N/mm 压力推力：Fp=100·P·A=100×0.6×2445=146700N 轴向弹力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N
