内外压力平衡式波纹补偿器TNWP

内外压力平衡式管道伸缩节（金属波纹伸缩节）具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小鞥特点。
内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，内外压力平衡式金属波纹伸缩节
内外压力平衡式管道伸缩节（金属波纹伸缩节）连接方式：①法兰连接式②接管连接式
内外压力平衡式管道伸缩节（金属波纹伸缩节）轴向补偿量：根据用户要求。

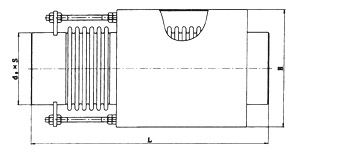

1、内外压力平衡式管道伸缩节（金属波纹伸缩节）结构简图

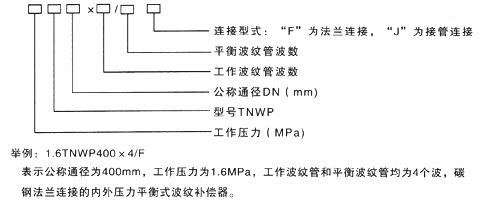

2、内外压力平衡式管道伸缩节（金属波纹伸缩节）产品代号

3、内外压力平衡式管道伸缩节（金属波纹伸缩节）结构特点
管道伸缩节由内压伸缩节和外压伸缩节连接而成。
4内外压力平衡式管道伸缩节（金属波纹伸缩节）补偿特点
该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。
5、内外压力平衡式管道伸缩节（金属波纹伸缩节）安装使用注意事项：
（1）安装时疏水口向下。
（2）现场安装完后，   拆除拉杆。
（3）安装时介质流向与管道伸缩节的流向标志一致。
6、内外压力平衡式管道伸缩节（金属波纹伸缩节）对支座作用力的计算：
轴向弹性力：Fx=Kx*(f*x)
Kx-轴向刚度N/mm
X-轴向实际变形量mm
f-计算系数，当预变形(包括△X=0时)f=1/2，当不进行预变形时，f=1。
7、内外压力平衡式管道伸缩节（金属波纹伸缩节）应用举例：

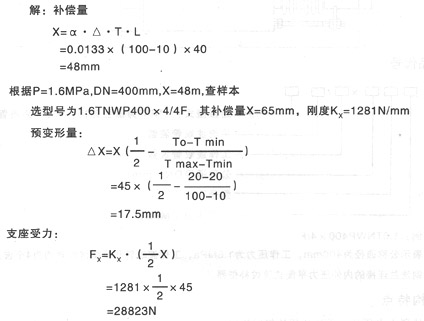

通径为400mm的一段热水管道长40m，介质压力为1.6Mpa,工作温度为100℃，安装温度为20℃。试选择补偿器的型号并不计算支座受力。
